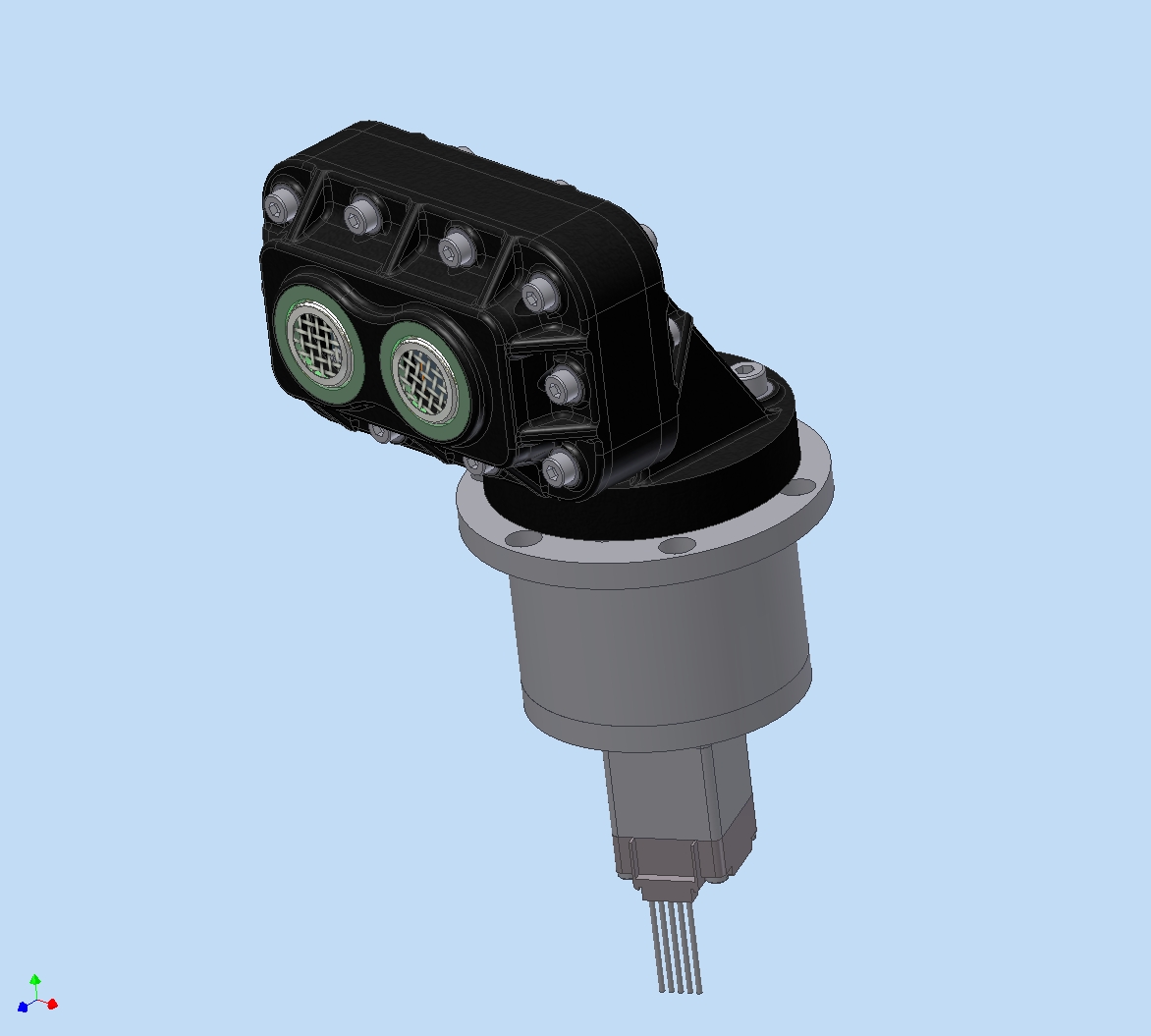

Hier ein Beispielprojekt für eine Radarmechanik, Als Sensor ist ein Standard HC-SR04 Sensor verbaut. Der Schwenkmechanismus wurde mittels Schrittmotor und Schleifringtechnik realisiert. Als Steuereinheit kann ein handelsüblicher Einplatinencomputer verwendet werden. |
|

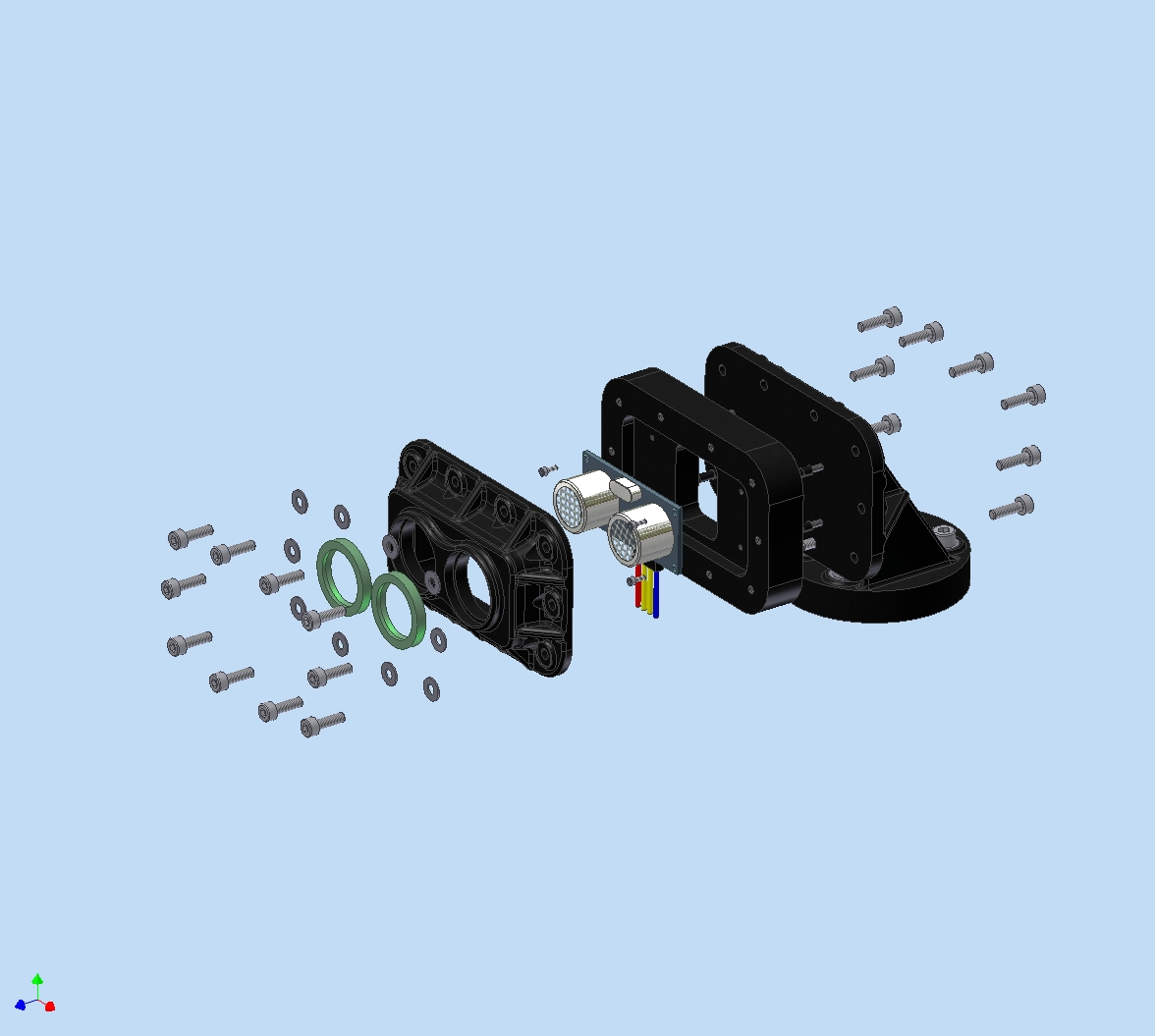

Der Radarkopf ist in dieser Explosionsansicht im Detail erklärt. Die Gehäuseteile sind als 3d Druck vorgesehen. |
|

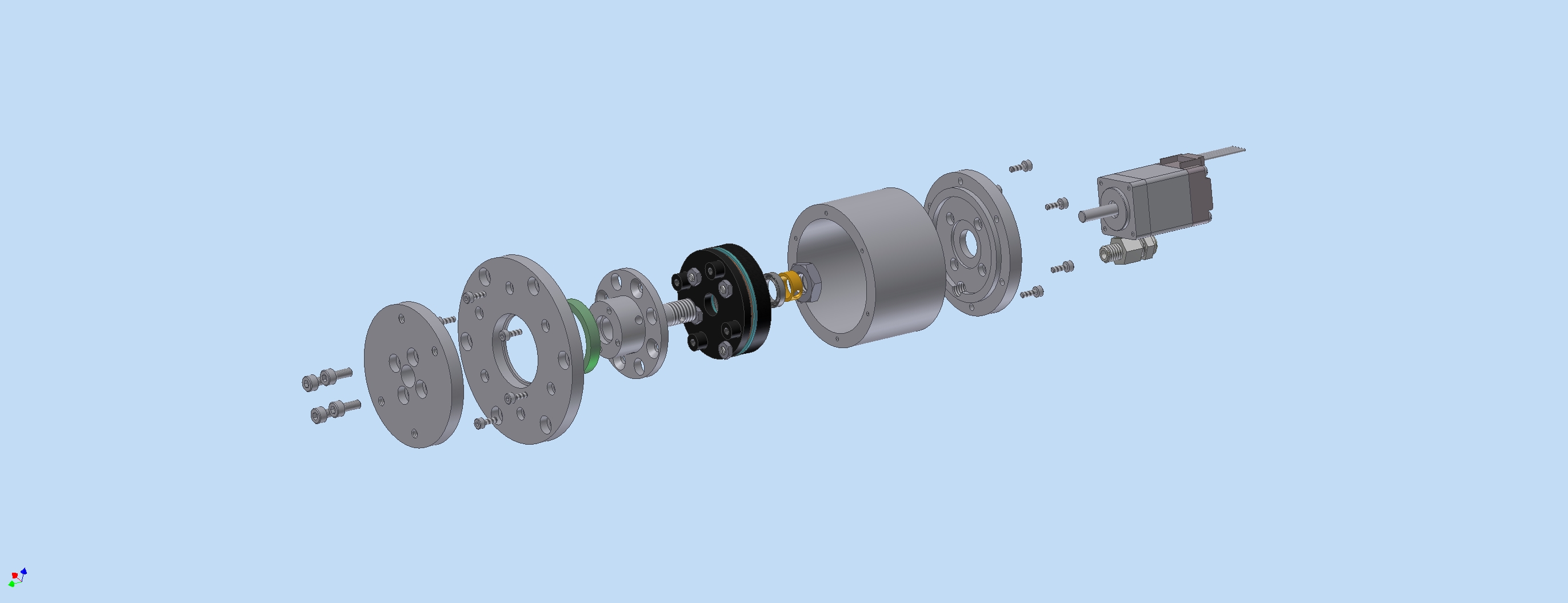

Die Rotationseinheit besteht aus einer Gehäuseeinheit (Wasserdichte Ausführung) einer Schleifringdurchführung um Endlosschwenkvorgänge zu ermöglichen. Als Antrieb fungiert ein Schrittmotor in der Gehäusegröße 20mm. |
|
|
|
