Konstruktion eines Fahrwagens für den Einzug von Kabeln in Rohrsysteme DN400-DN800

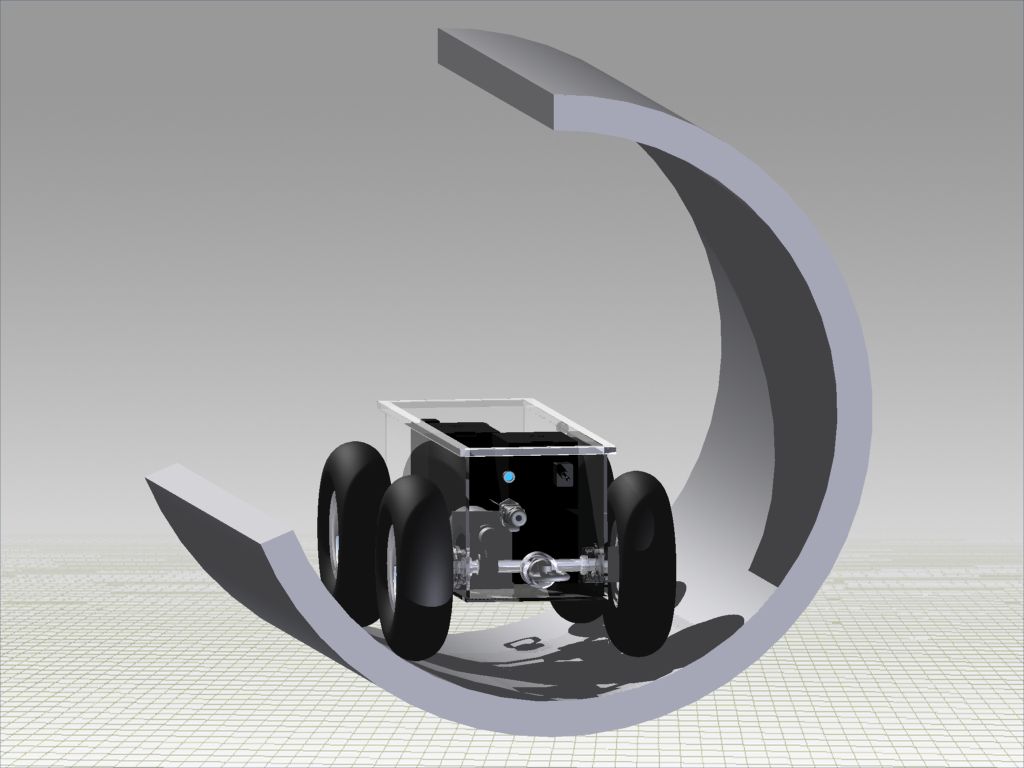

Einbausituation in DN800 mit Luftbereifung D=260

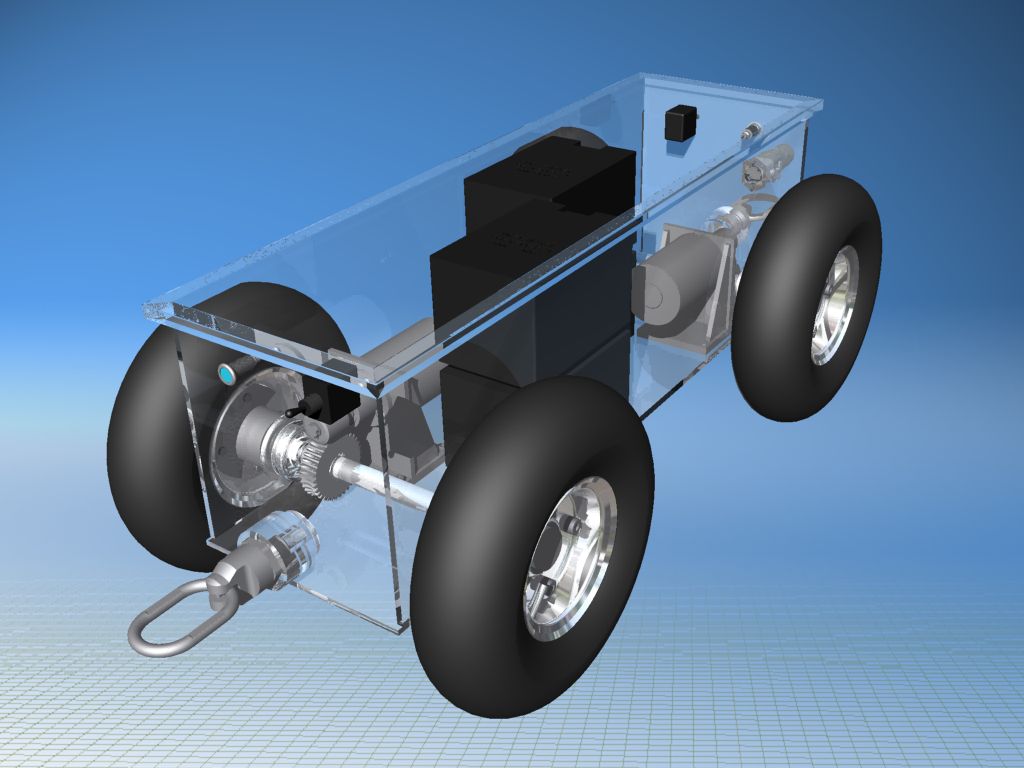

Fahrwagen mit Bereifung D=150, vorgesehen in DN400

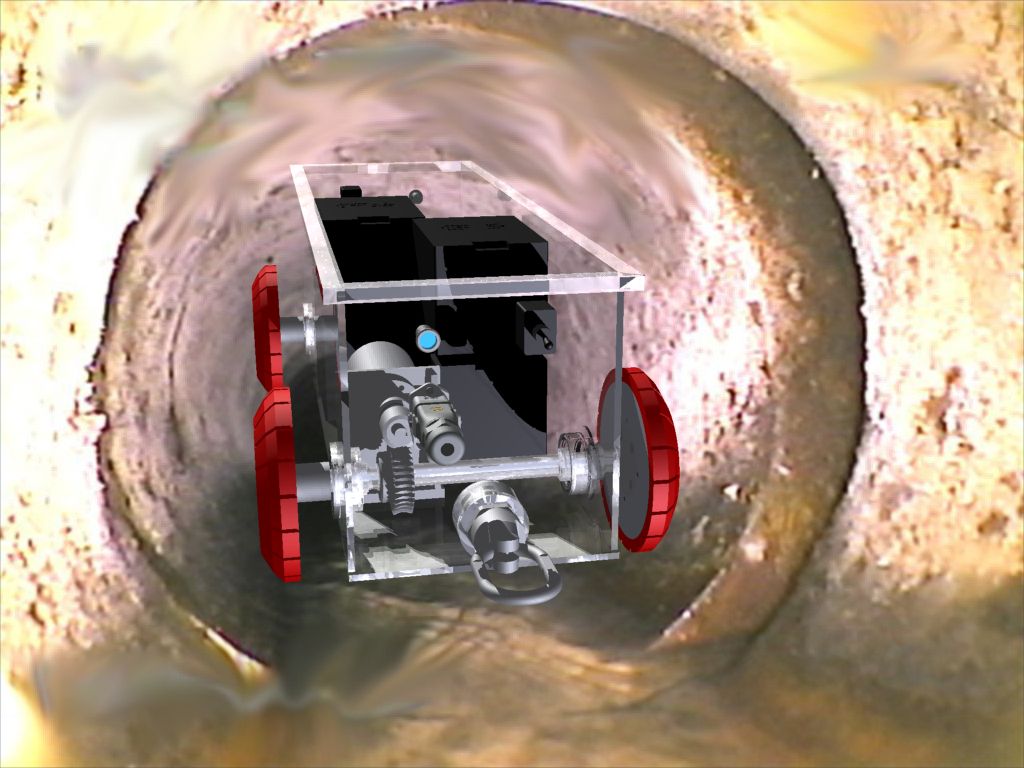

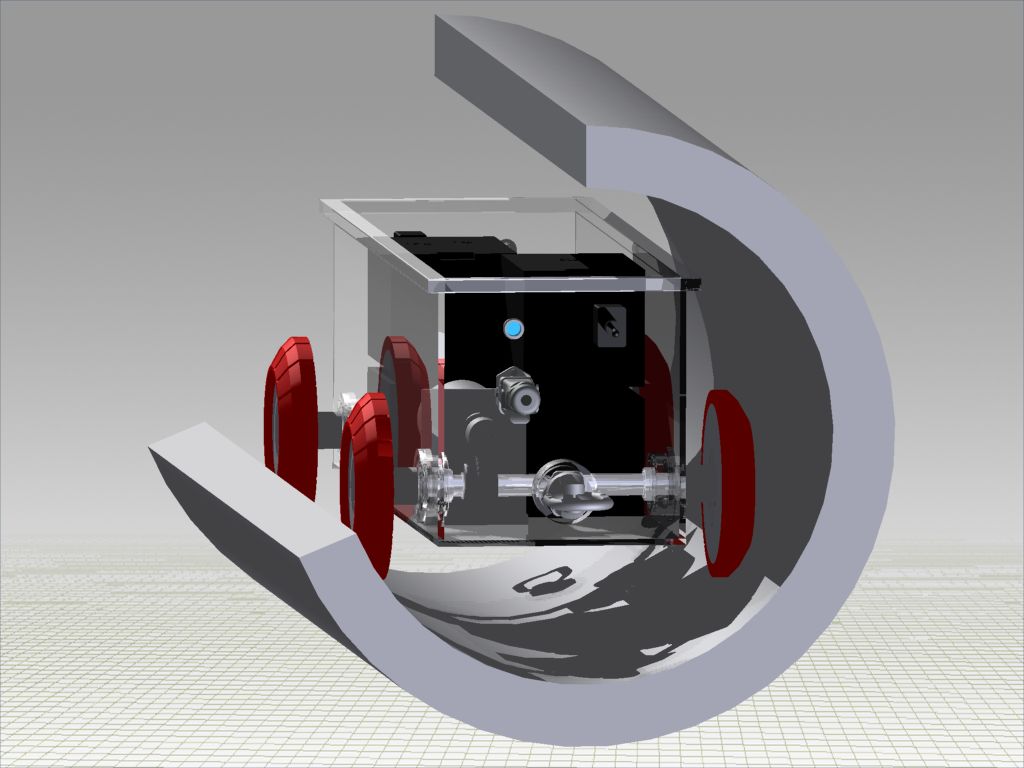

Einbausituation in DN400

Technische Daten:

Abmessung: ca. 700 x 200 x 200 mm

Gewicht: ca. 70 kg

Antrieb: 2 x DC-Motor mit Schneckengetriebe M = 5Nm

Stromversorgung: 4 x 12Volt/12Ah Bleiakku

Anhängevorrichtung: 2 x Drehwirbel mit 1000kg Bruchkraft
